Einstieg Halbaddierer

Das Prinzip Modularisierung

Das Prinzip der Modularisierung bietet einen flexiblen, dynamischen Ansatz. Modularisierung kennst du schon aus anderen Kapiteln wieKonzepte imperativer Programmierung oderObjektorientierte Programmierung mit Python.

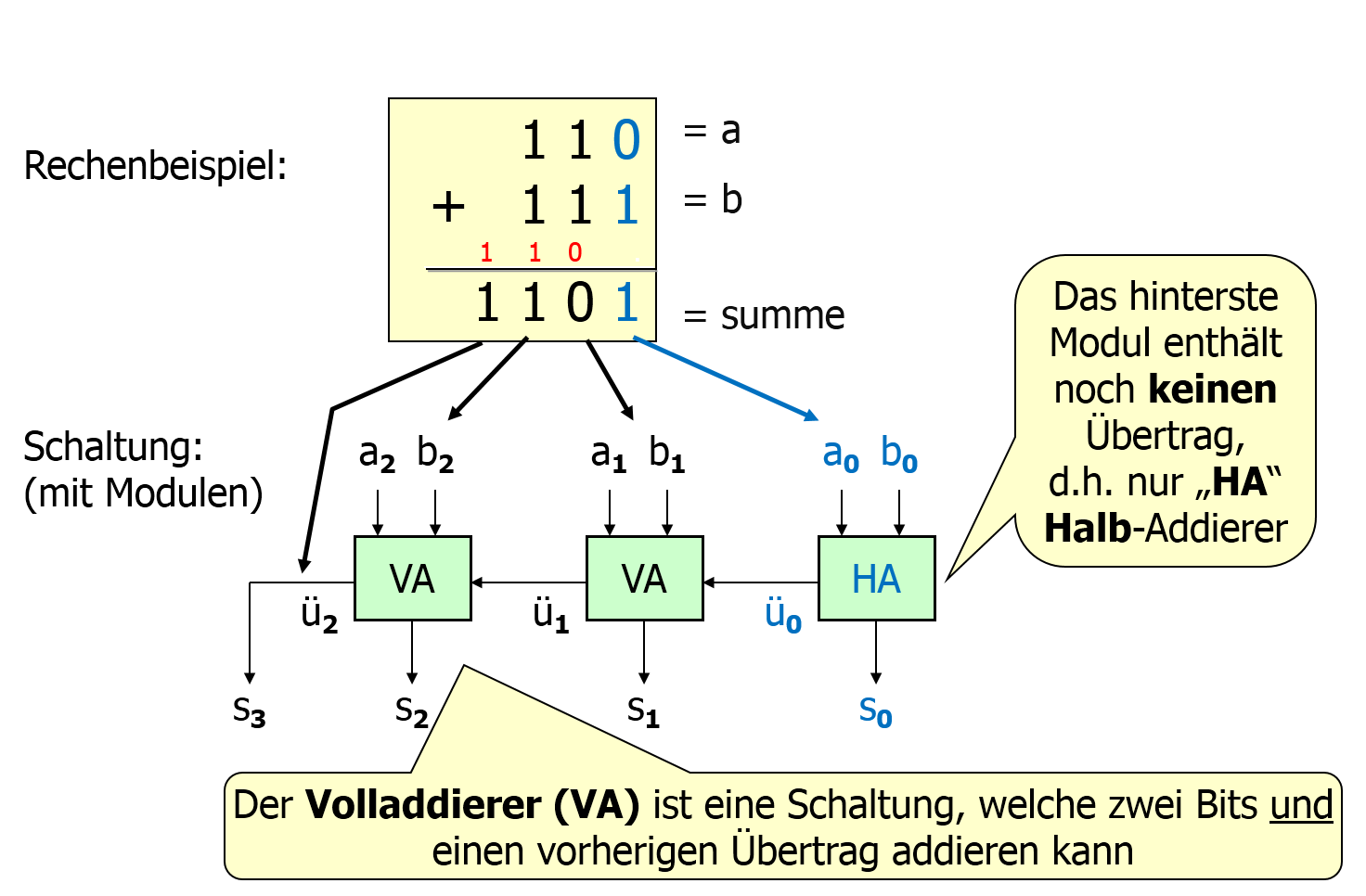

Kommen wir auf das zuvor kennen gelernte Beispiel zurück. Sicherlich hast du bemerkt, dass das hintere Modul (blau markiert) keinen Übertrag als Eingang enthält, sondern nur die beiden niederwertigsten Bits a0 und b0 der Dualzahlen a und b. Solche Module, die genau zwei einstellige Dualzahlen addieren, nennt man Halbaddierer.
Module, die neben zwei einstelligen Dualzahlen noch einen möglichen Übertrag der vorherigen Stelle addieren, nennt man Volladdierer. Diesen wirst du ein Kapitel weiter kennenlernen.

modularisierung_mit_HAVA[1]

Halbaddierer

Ziel soll es nun sein, einen solchen Halbaddierer zu entwickeln.

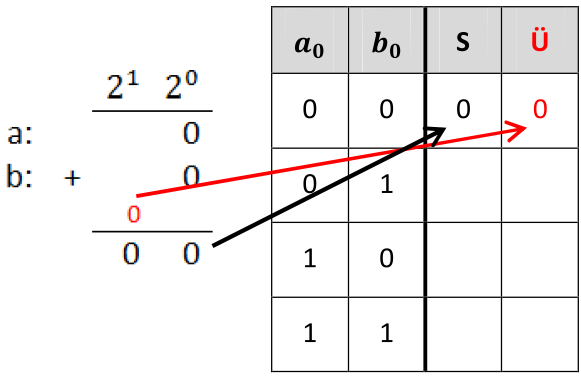

Zunächst addieren wir zwei Zahlen a0 und b0 der Länge 1 - also einstellige Zahlen. Beachte, dass neben der Summe S auch ein Übertrag Ü entstehen kann.

ha_tabelle[2]

Aufgabe 1

(a) Notiere die Rechnungen für die weiteren Kombinationen für a0 und b0 und ergänze damit die Wahrheitstabelle.

(b) Betrachte die Ausgangsspalten S und Ü. Welchem der 6 kennengelerntenGatterentspricht Ausgang S, welchem Ü?

(c) Entwickle für die einstellige Addition die zugehörige Schaltung mit LogicSim als Modulbaustein. Beschrifte ihn mit Halbaddierer (HA) und teste diesen.
Die Erstellung eines Moduls wird im KapitelModule mit LogicSimbeschrieben
