Aufbau und Erprobung des Rauchmelders
Worum geht es hier?
In diesem Kapitel baust und testest du deinen Rauchmelder. Die in den Versuchsanleitungen gezeigten Materialien haben sich in der Praxis besonders gut bewährt (siehe Download-Bereich für eine Materialliste, mögliche Bezugsquellen und eine Bauanleitung). Selbstverständlich können auch andere als die gezeigten Materialien für deinen Rauchmelder verwendet werden.- 1 Kartonbox
- 1 Lampe
- 1 Calliope
- 1 Petrischale (zum Schutz des Calliope)
- Übertrage dein Programm zur Steuerung des Rauchmelders auf den Calliope.
- Überprüfe mit der Lampe, ob der Calliope bei hoher Lichtstärke den Alarm auslöst.
- Platziere den Calliope in der Petrischale, so dass das Kabel durch den Schlitz
verläuft und der Deckel auf dem Gummiband aufsitzt.

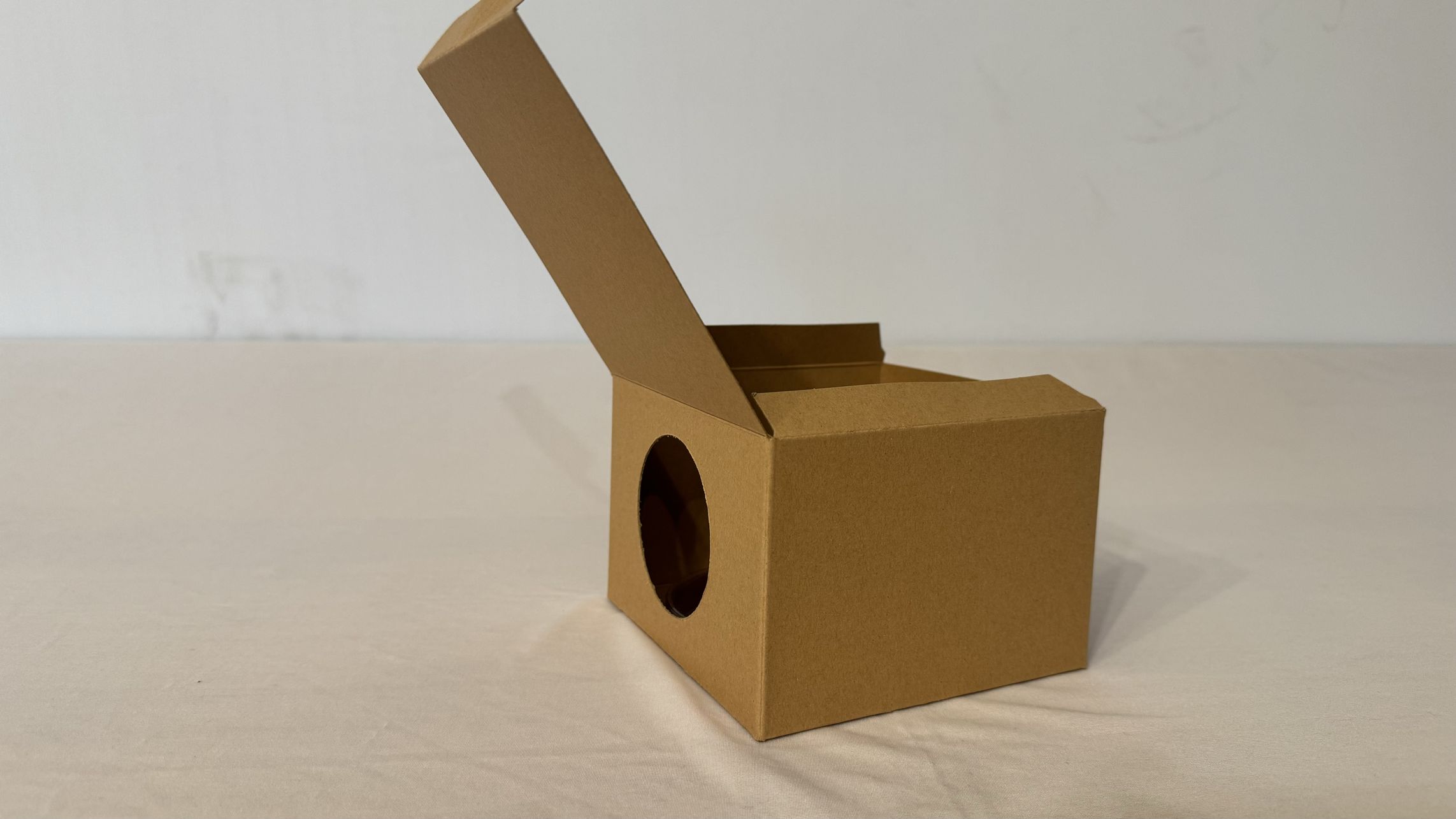

- Baue die Kartonbox zusammen.
- Platziere die Petrischale mit dem Calliope in der Box.
- Schiebe die Lampe bis zum Handgriff in die Öffnung, gerade so weit, dass der Karton nicht eingedrückt wird. Der Griff zeigt nach oben.
- Der vordere Teil der Lampe liegt auf der Petrischale auf.
Klicke auf die einzelnen Schritte.

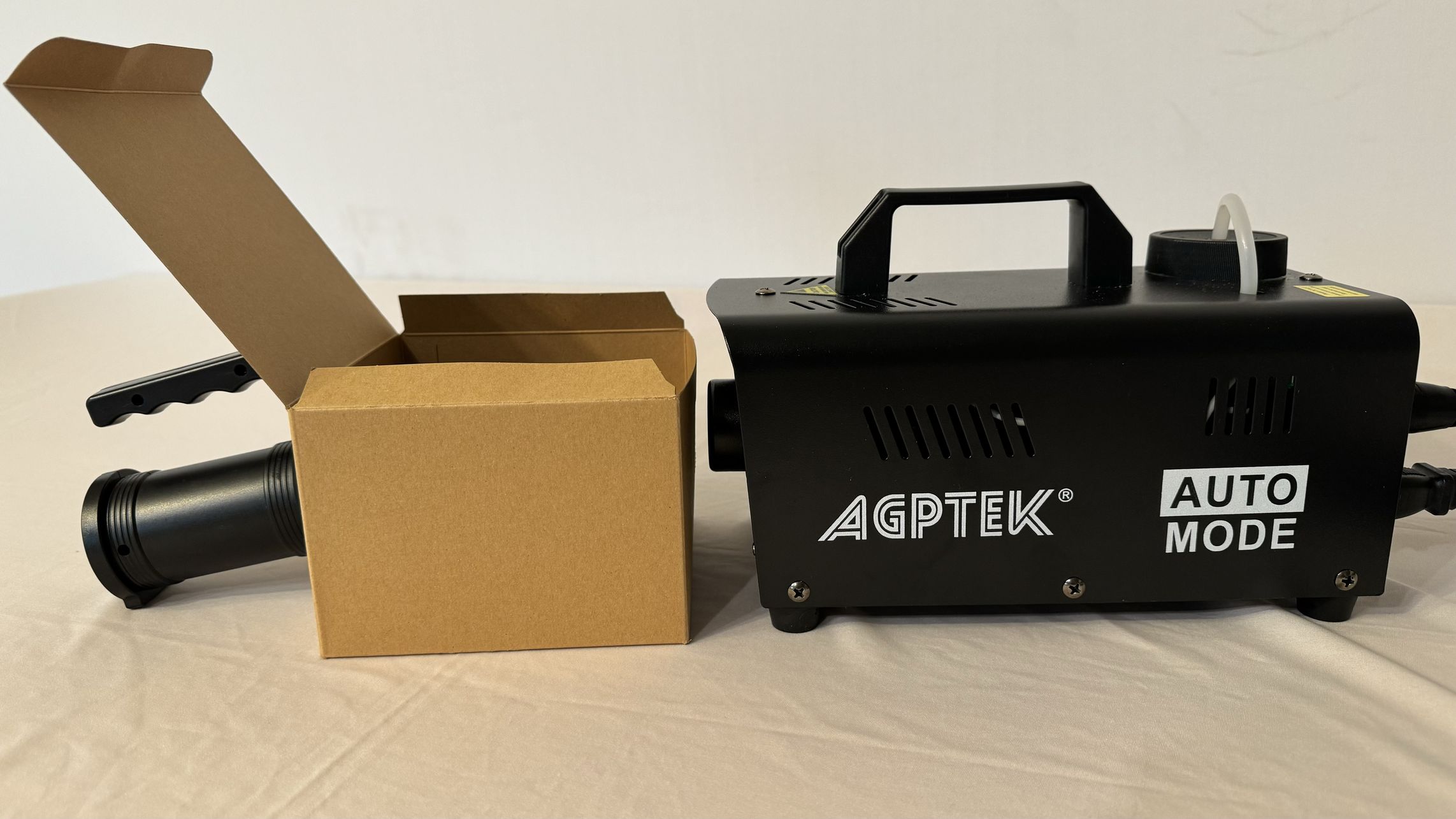

- Platziere die Kartonbox vor der Nebelmaschine und schalte die Lampe ein.
- Überprüfe noch einmal die Position des Calliope und der Lampe.
- Schließe den Deckel der Box und löse einen kurzen Nebelstoß aus. Erst jetzt sollte der Calliope ein Alarmsignal auslösen!
- Öffne den Deckel und lasse den Nebel entweichen. Das Alarmsignal sollte wieder stoppen!
Klicke auf die einzelnen Schritte.
