Externe Sensoren

Ultraschallsensor

• Anschluss: Der Ultraschallsensor wird mit dem rechten Grove-Anschluss des Calliope verbunden.

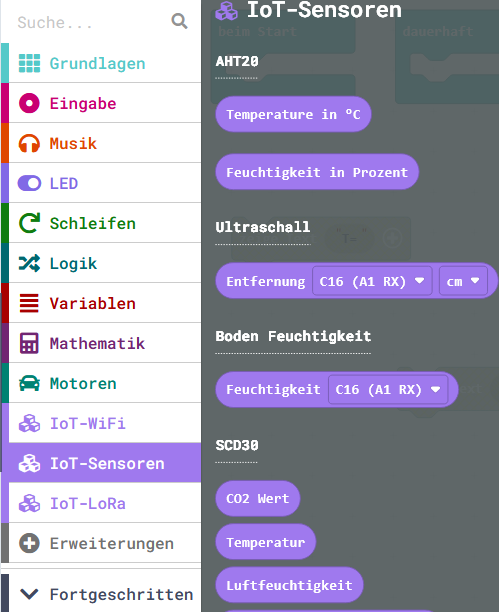

• Makecode: Es muss die Erweiterung https://github.com/ud-edu/IoT-rlp geladen werden. Danach steht der abgebildete Block unter Grove zur Verfügung.
• Beispiel: Der Ultraschallsensor als Abstandssensor im Auto.

Feuchtigkeitssensor

• Anschluss: Der Feuchtigkeitssensor wird mit dem rechten Grove-Anschluss des Calliope verbunden.
• Makecode: Im Bereich Fortgeschritten/Pins steht der abgebildete Block zur Verfügung.
• Beispiel: Der Feuchtigkeitssensor als Gießerinnerung für Pflanzen.

AHT20 - Temperatur und Luftfeuchtigkeit analog messen

• Anschluss: Der AHT20-Sensor wird mit dem linken Grove-Anschluss des Calliope verbunden.
• Makecode: Es muss die Erweiterung https://github.com/ud-edu/IoT-rlp geladen werden. Danach stehen die abgebildeten Blöcke unter Grove zur Verfügung.
• Beispiel: Eine Temperaturampel für Pflanzen.

DHT11 - Temperatur und Luftfeuchtigkeit digital messen

• Anschluss: Der DHT11-Sensor wird mit dem rechten Grove-Anschluss des Calliope verbunden.
• Makecode: Es muss die Erweiterung https://github.com/mkleinsb/pxt-dht11 geladen werden. Danach stehen die abgebildeten Blöcke unter DHT11 zur Verfügung. Beachte, dass zu Beginn festgelegt werden muss, welches die Datenleitung des Sensors ist. Im Falle des rechten Grove-Anschlusses ist das C16.
• Beispiel: Eine Temperaturampel für Pflanzen.

SCD30 - CO₂-Sensor

• Anschluss: Der SCD30-Sensor wird mit dem linken Grove-Anschluss des Calliope verbunden.
• Makecode: Es muss die Erweiterung https://github.com/ud-edu/pxt-SCD30 geladen werden. Danach können die Sensorwerte unter SCD30 abgerufen werden.
• Beispiel: Eine CO₂-Ampel für Klassenräume.
