Spannung einer Solarzelle
Analoge Werte des Calliopes richtig interpretieren
Wir haben festgestellt, dass der Calliope je nach Lichteinfall einen entsprechenden Wert auf seinem Display anzeigt. ("Viel Licht" - hoher Wert, "Wenig Licht" - kleiner Wert). Allerdings können diese Werte nicht die elektrische Spannung darstellen - die Solarzelle kann keine 1000Volt (!) liefern. Unsere Solarzelle liefert eine maximale Spannung von 3,3 Volt (bauartbedingt). Wir müssen also die analogen Werte (0 bis 1023) so umrechnen, dass die tatsächliche elektrische Spannung in Volt (0 bis 3,3 Volt) angegeben wird.
Aufgabe 5 - Umrechnung analoger Werte
Ändere dein Programm so ab, dass der analoge Wert in die tatsächliche Spannung umgerechnet wird.

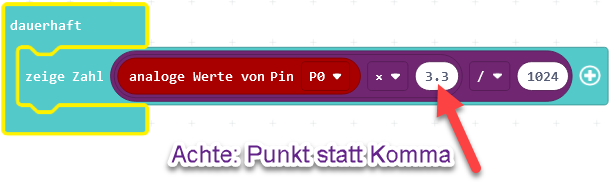

Umrechnung: $Spannung=AnalogerWert\cdot 3,3 \div 1024 \ $
Beispiel: Analoger Wert auf dem Calliope = 747
Rechnung: $Spannung =747\cdot 3,3 \div 1024 =2,4 Volt $
In Worten: Der analoge Wert 747 entspricht einer ungefähren elektrischen Spannung von 2,4 Volt.
Aufgabe 6

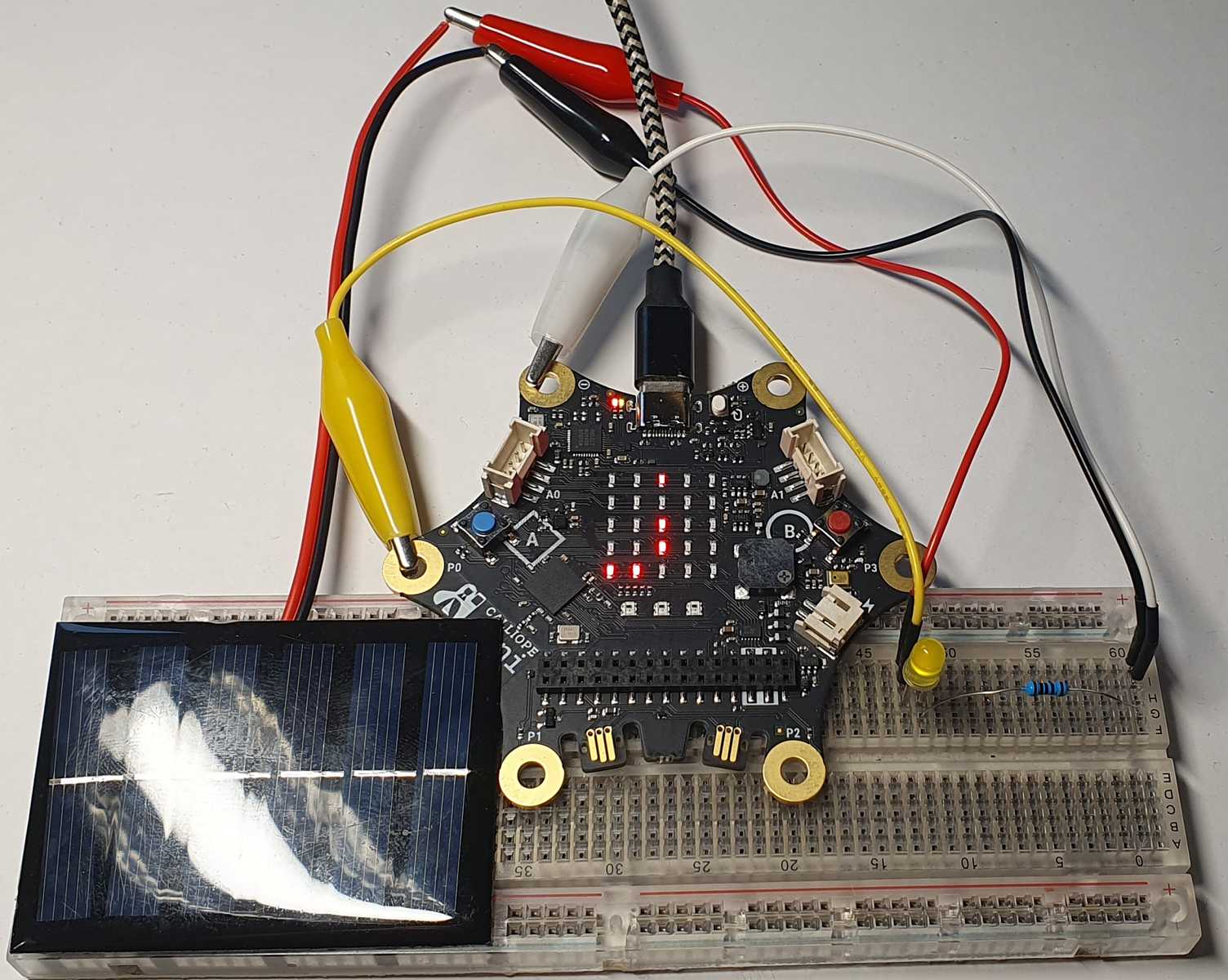

Baue die Schaltung nun wieder mit einer LED und einem Vorwiderstand als Verbraucher auf.
Variiere auch hier den Lichteinfall (Winkel, Abstand) mit deinem Handylicht. Beobachte das Leuchtverhalten der LED und gleichzeitig den Spannungswert.
Hinweis1: Der Calliope benötigt seine eigene Stromversorgung, z.B. über den USB-Eingang. Achte außerdem wie gehabt auf die Polung der LED!
Hinweis2: Beim Calliope V1, V1.3 und V2 kann der Pin0 nicht als analoger Anschluss genutzt werden. Hier muss Pin1 und Pin2 verwendet werden!
