Einfache Halterung für Calliope aus dem 3D-Drucker

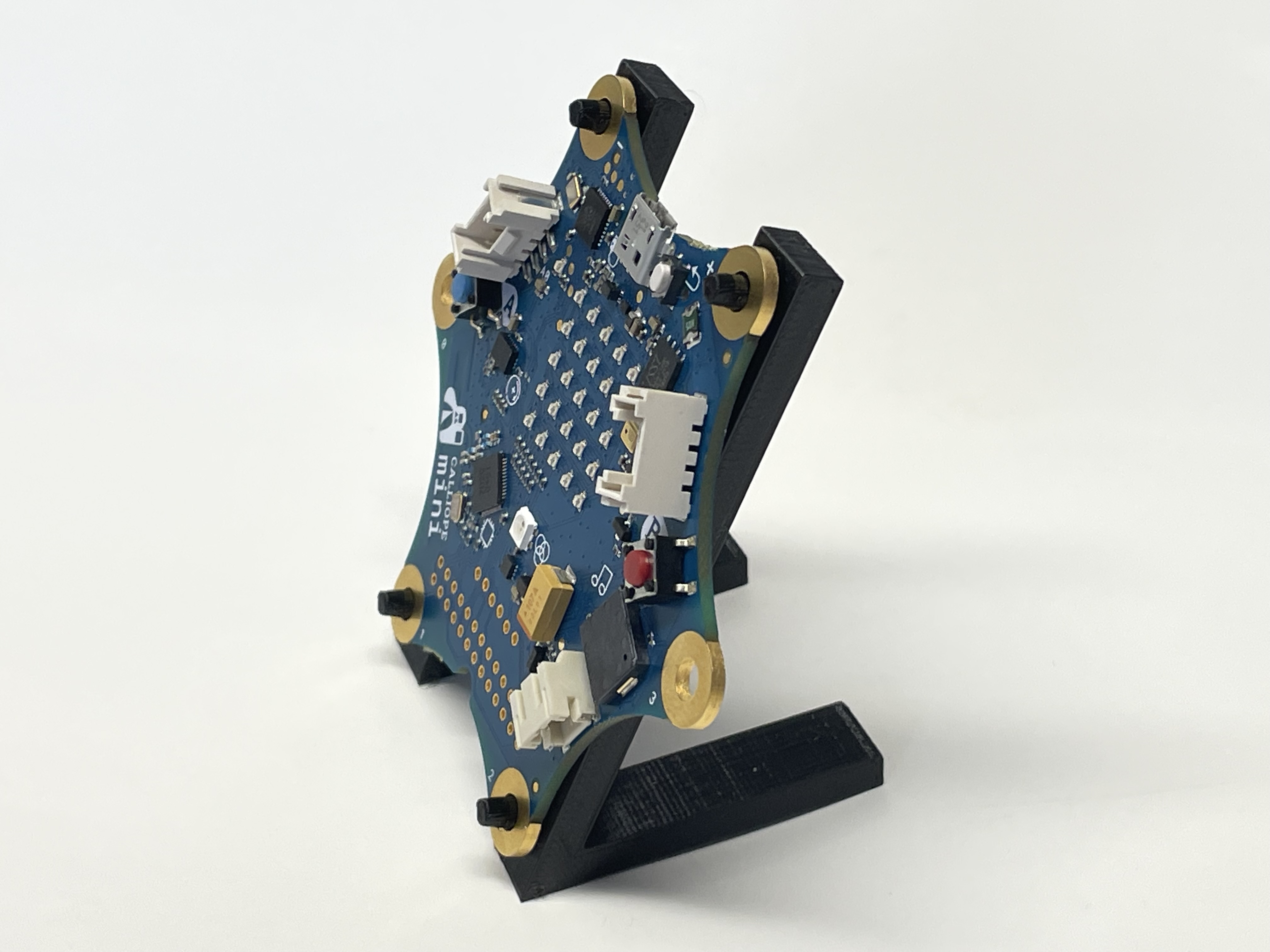

Manchmal möchte man nur den Calliope präsentieren - dafür genügen zwei einfache Ständer.
Die dafür verwendetete Datei Calliope-Staender-Einfach.scad sieht folgendermaßen aus:
$fn=100;
linear_extrude(10)polygon([[0,80],[0,0],[40,18.65],[37.89,23.18],[5,7.85],[5,80]]);
translate([0,8.5,5])rotate([0,-90,0])cylinder(h=6,d1=4,d2=3.0);
translate([0,8.5+66,5])rotate([0,-90,0])cylinder(h=6,d1=4,d2=3.0);
Weitere Hinweise zur Arbeit mit OpenSCAD gibt es im entsprechenden Kapitel auf inf-schule.
Einfache Halterung
Download des folgenden Ständers als STL-Datei

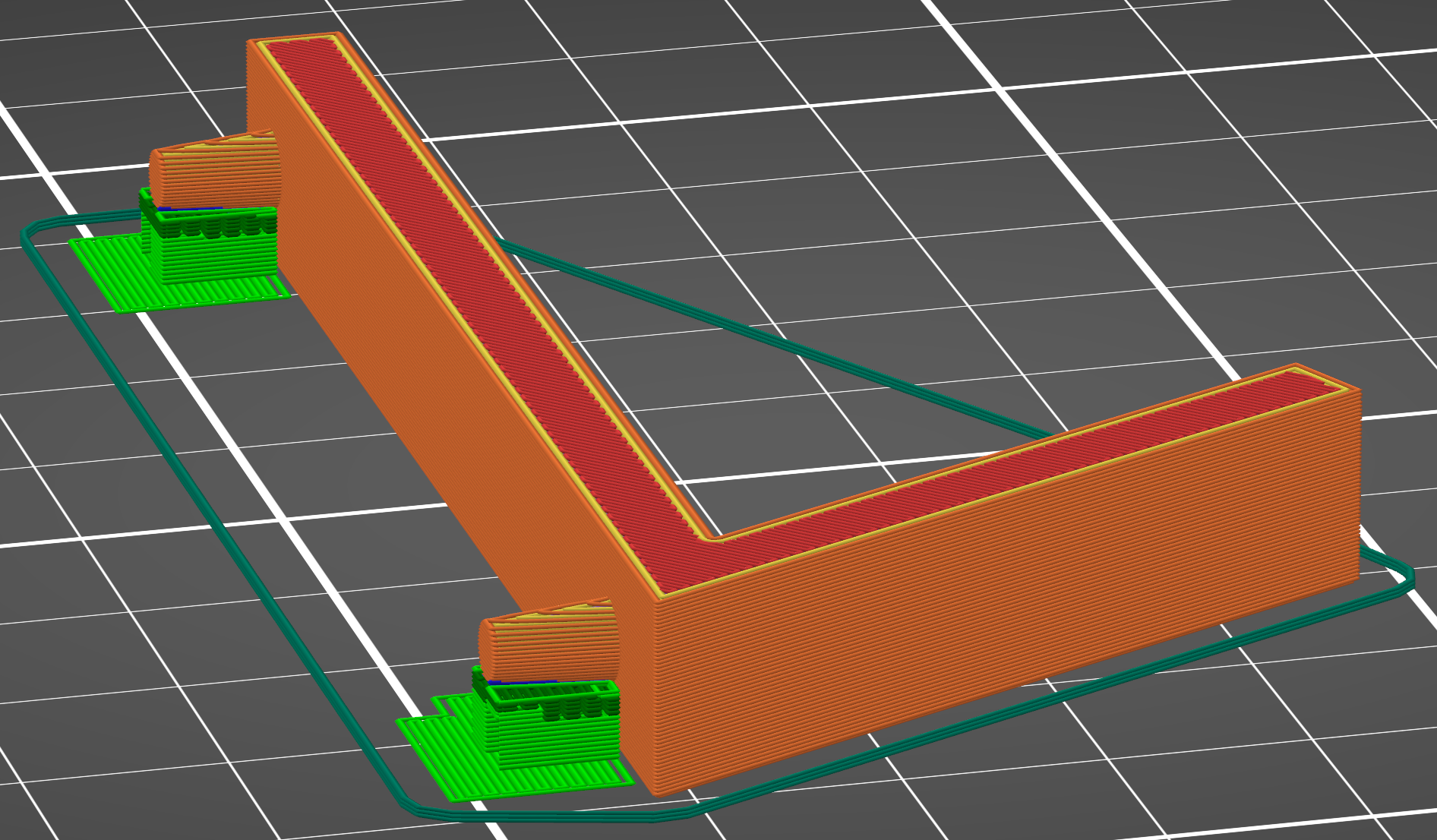

Diese Datei muss natürlich zweimal ausgedruckt werden und zwar in liegender Position mit Stützen im Bereich der "Pins", die den Calliope halten sollen.
Klicke auf das Bild, um dir die Details anzuschauen.
