Wie kann ich zwei Ultraschallsensoren gleichzeitig an den Calliope anschließen?

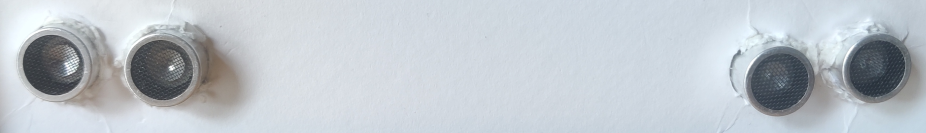

Für die Richtungsbestimmung der Personen benötigst du zwei Ultraschallsensoren an deinem Calliope mini. Diese werden nebeneinander mit etwas Abstand zueinander befestigt. Da die Sensoren die Person dann zu unterschiedlichen Zeitpunkten bemerken, kannst du im Programm feststellen, in welche Richtung die Person gegangen ist. Jetzt brauchst du den Bilderrahmen oder den Pappkarton. Befestige damit die beiden Sensoren im Abstand von ca. 20 cm. Dazu musst du jeweils zwei passende Löcher in den Karton schneiden oder bohren. Die abgebildete Befestigung sieht etwas wackelig aus, das ist aber durchaus gewollt, da dadurch am Ende jederzeit noch eine "Feinausrichtung" der Sensoren möglich wird.

Die Sensoren mit dem Calliope verbinden

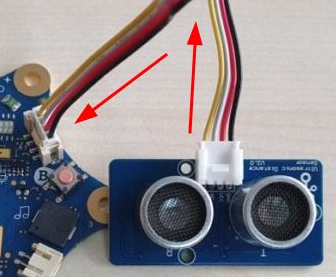

Den rechten Ultraschallsensor kannst du direkt mit dem Grove-Stecker wie abgebildet an den Calliope mini anschließen.

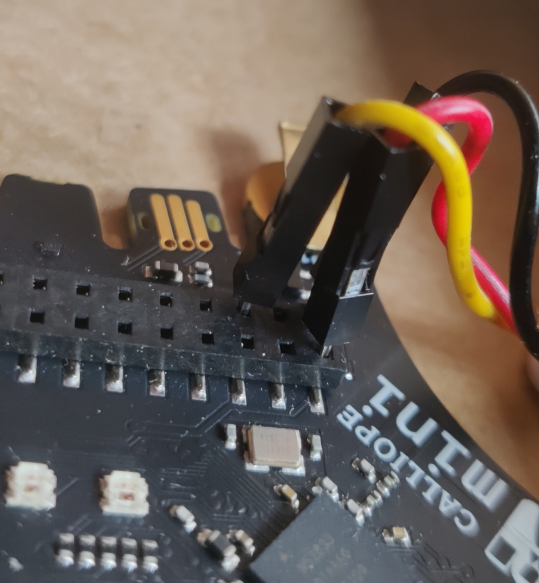

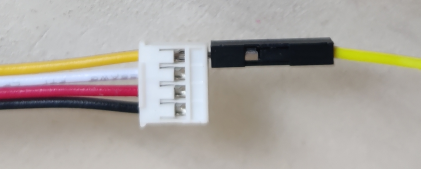

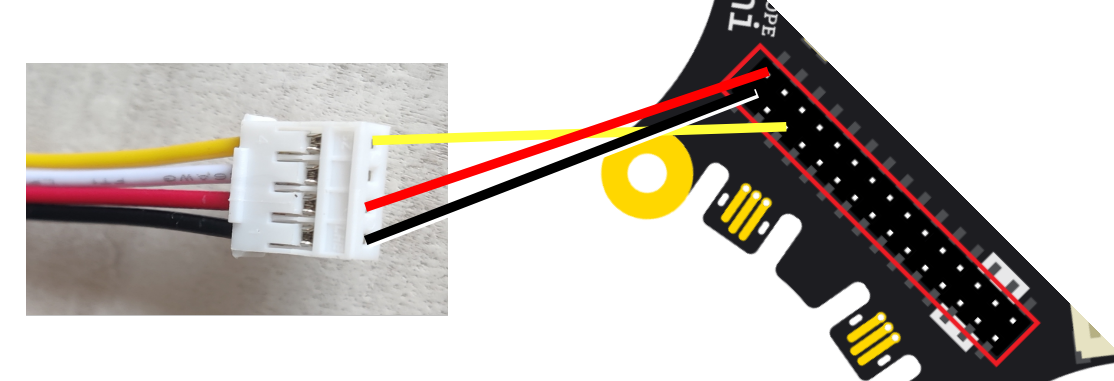

Für den linken Sensor musst du die drei Jumper-Kabel verwenden. Am besten hast du ein schwarzes Kabel (für GND), ein rotes Kabel (für VCC) und ein gelbes Kabel für das Signal (an P2). Damit kannst du die Ausgänge des Grove-Kabels direkt mit dem der Pinleiste des Calliope mini verbinden. Stecke dazu jeweils ein Ende des Jumperkabels in den Grove-Stecker und das andere Ende in die Pinleiste: Die weiße Leitung wird nicht benötigt.
